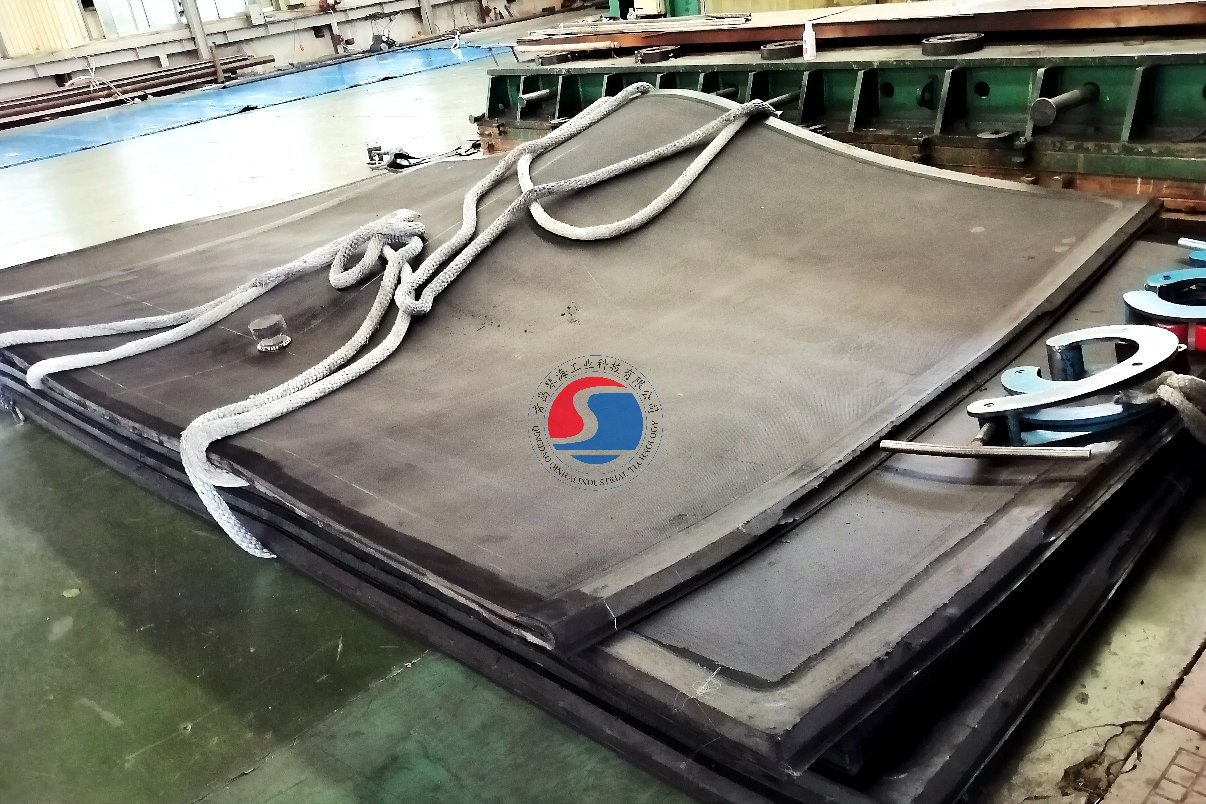

气盾坝出厂囊体

气盾坝连接

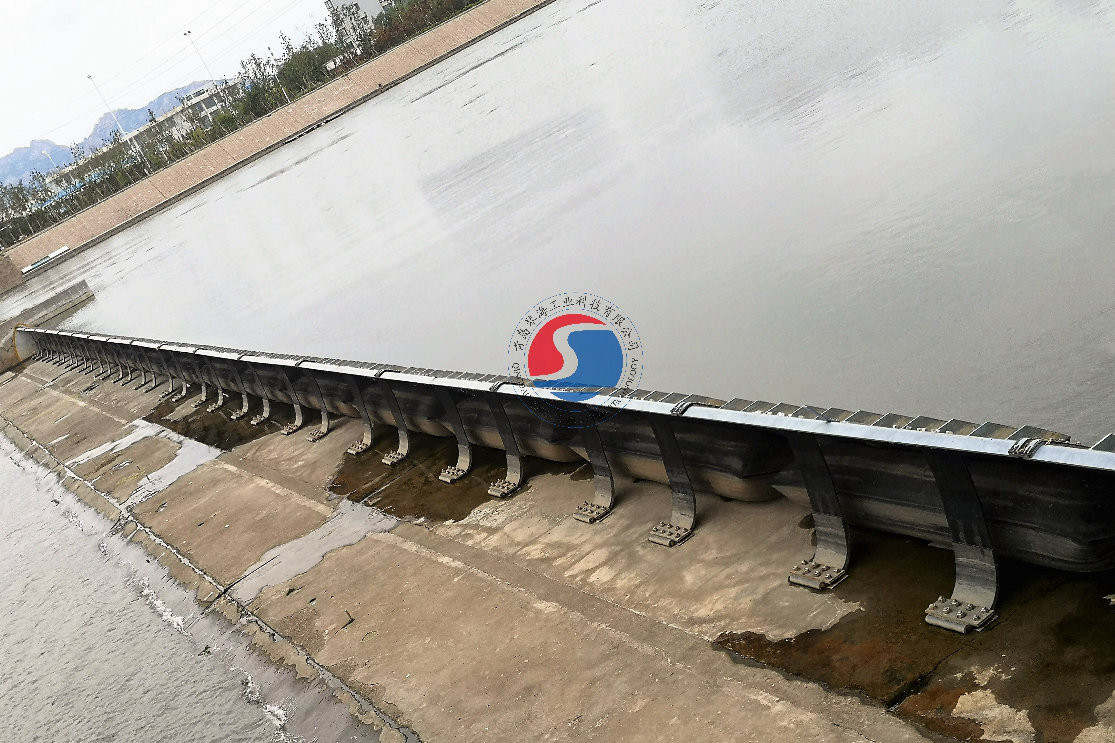

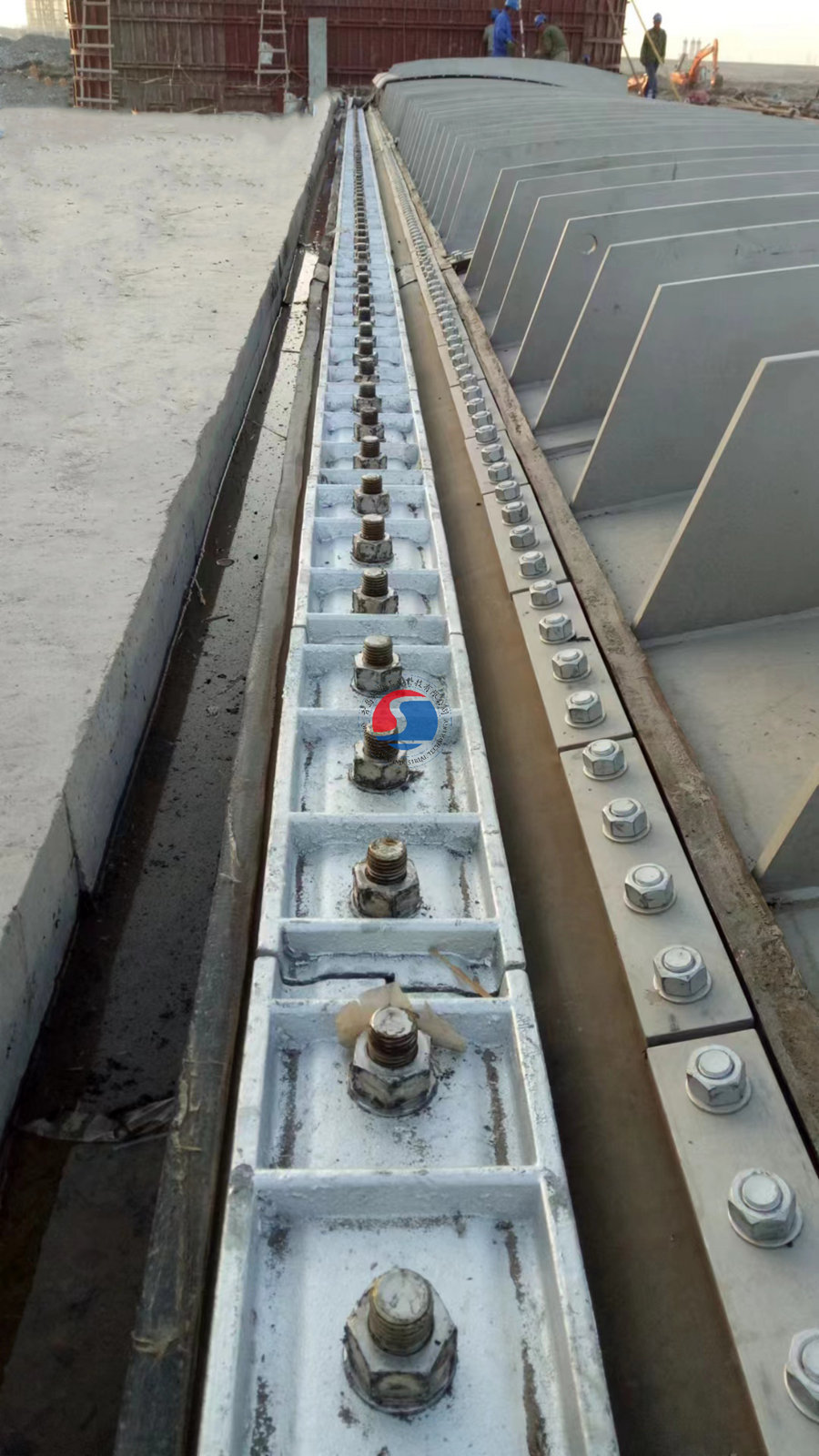

气盾坝锚固

气盾坝囊体

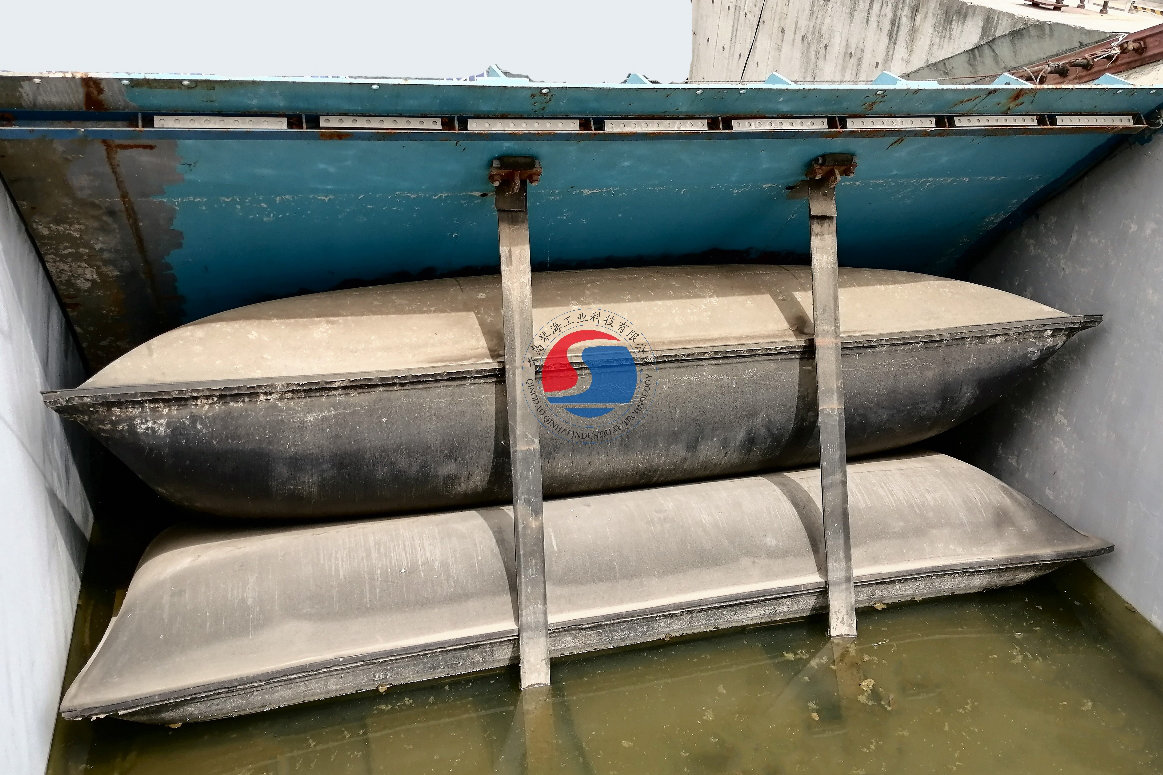

气盾坝内侧囊体

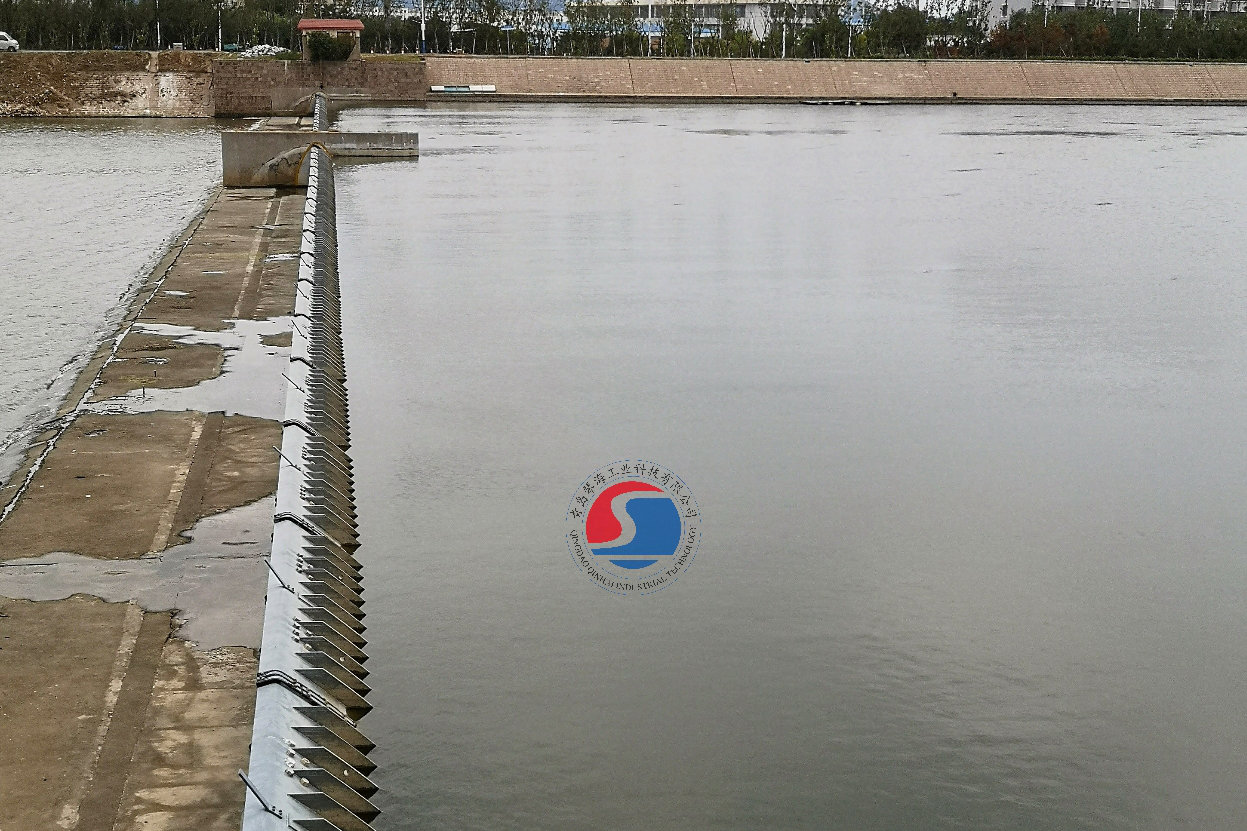

气盾坝外侧盾板

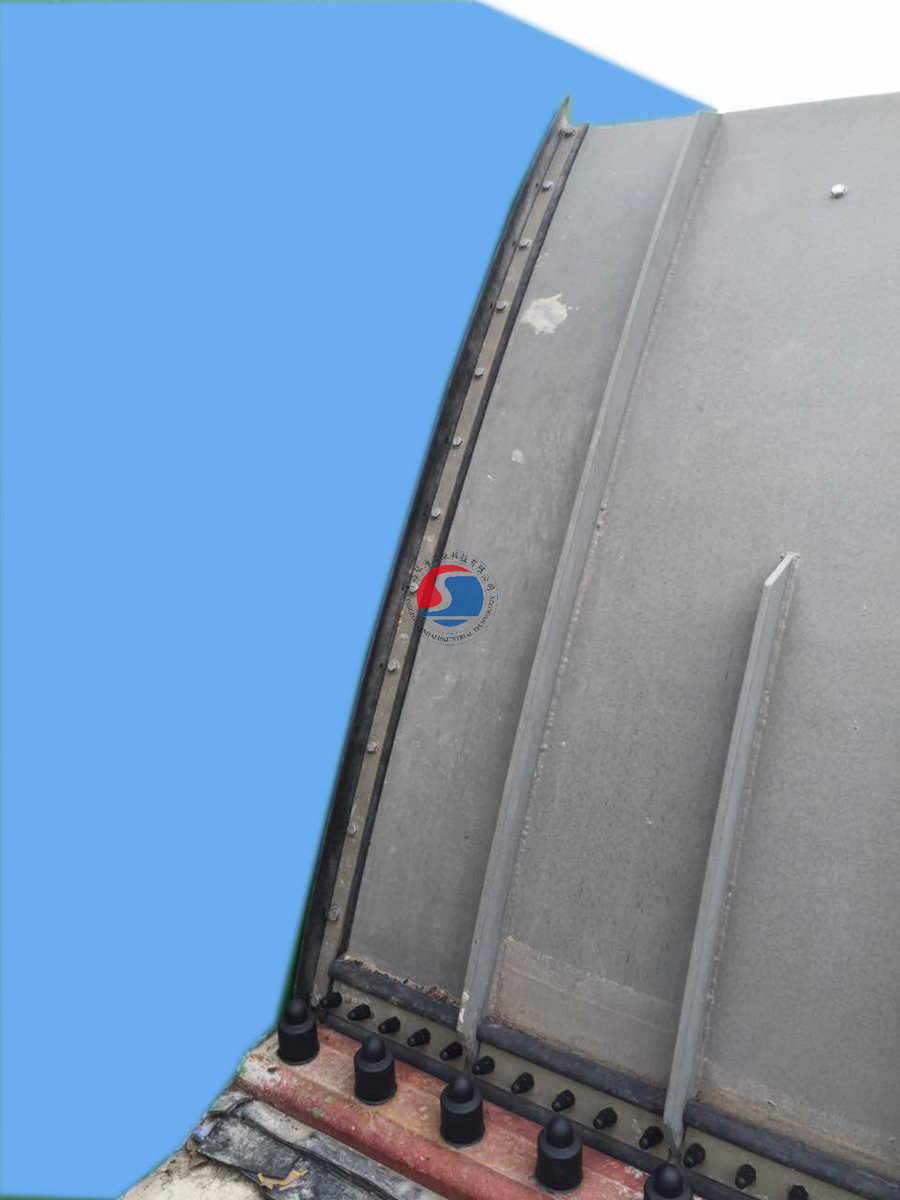

气盾坝右边墙

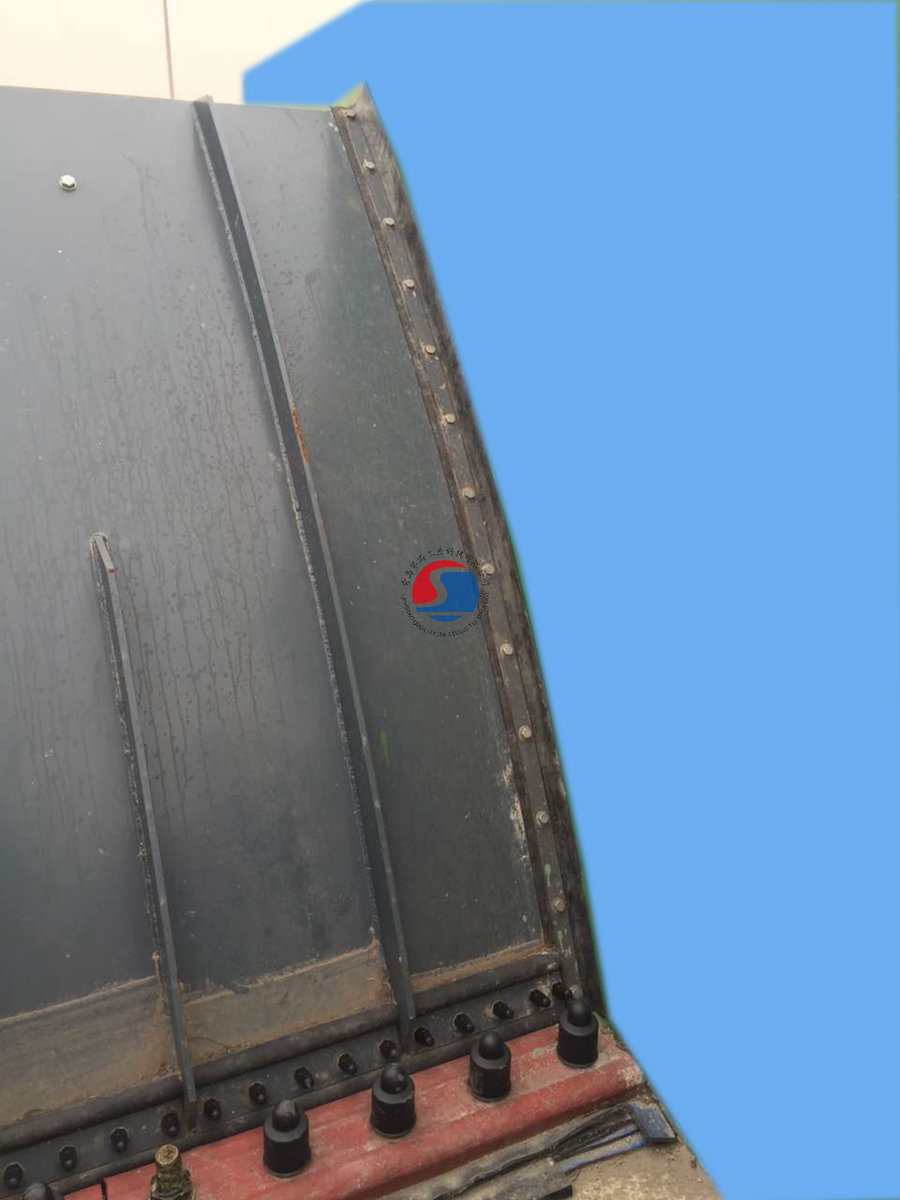

气盾坝左边墙

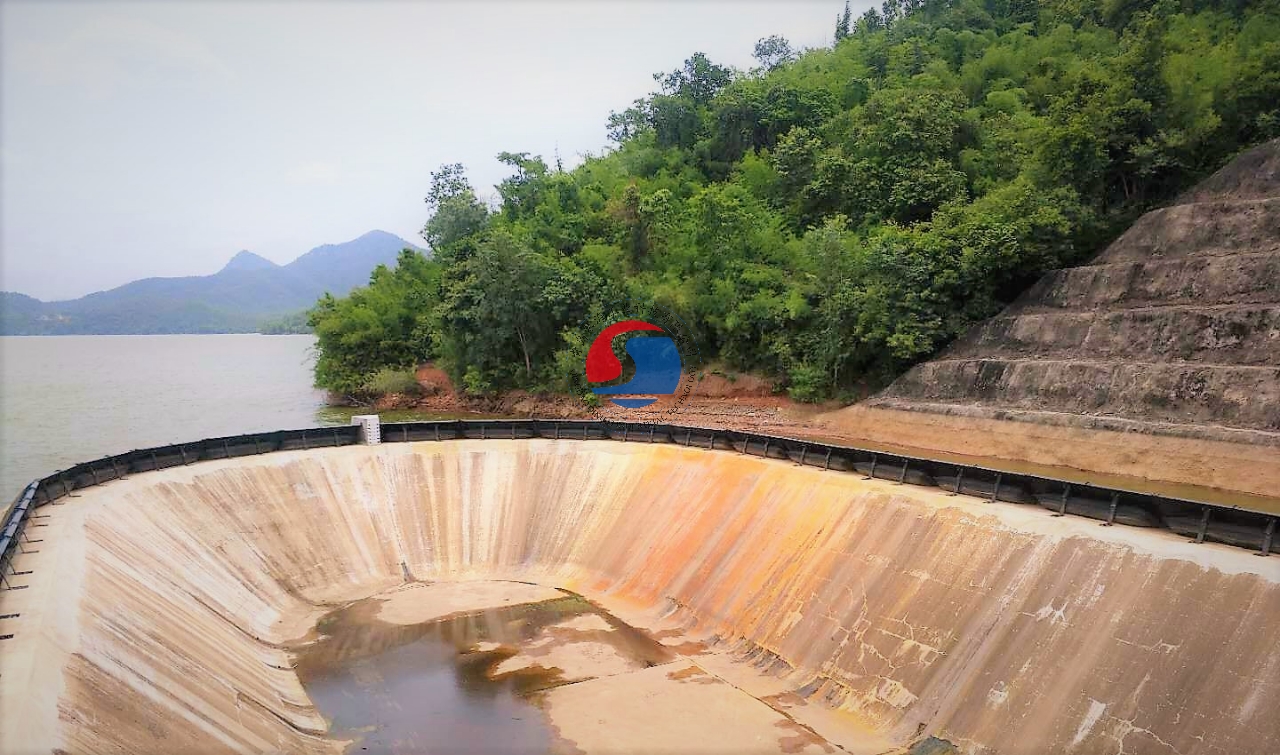

环形气盾坝

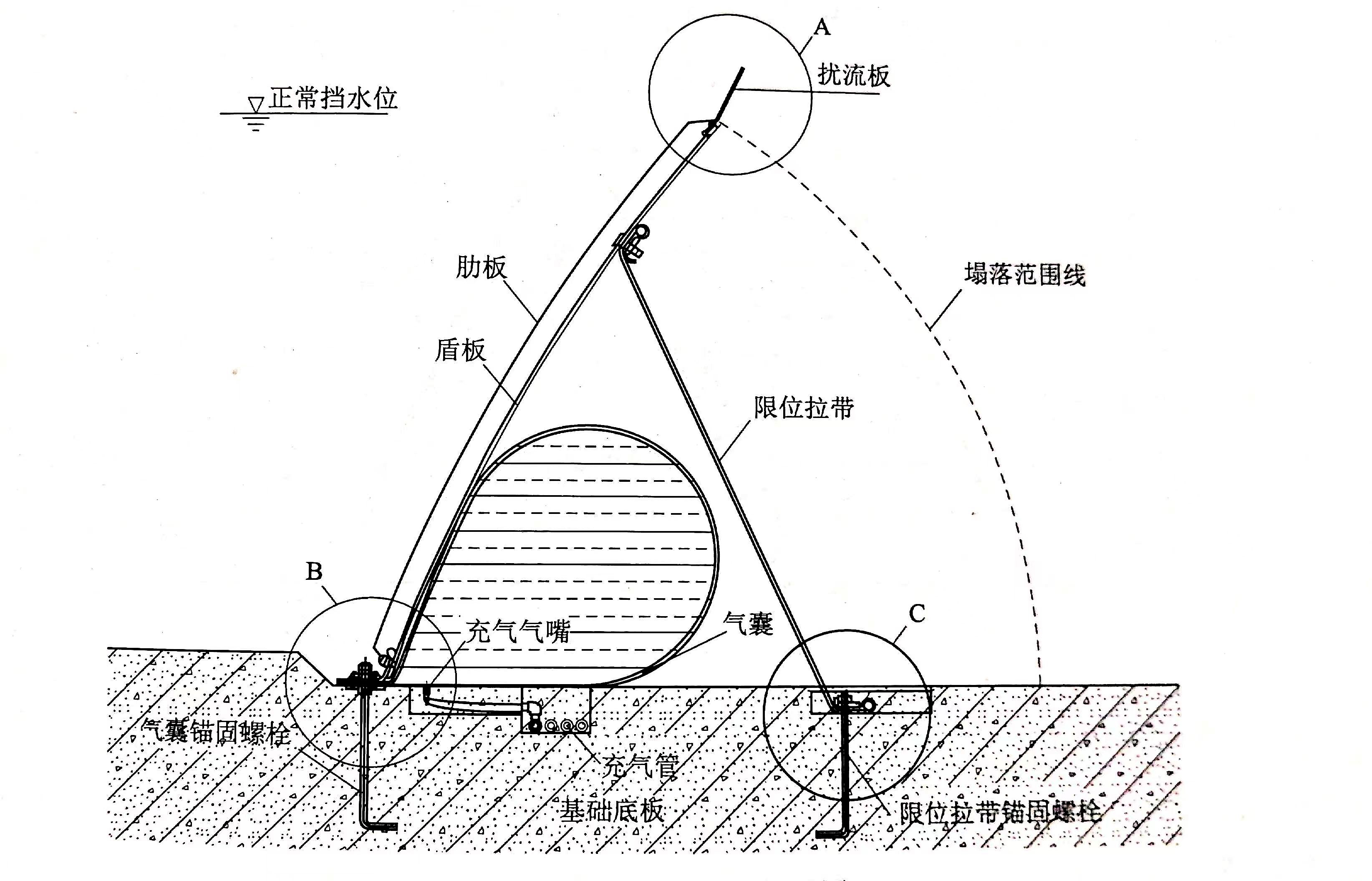

气盾坝示意图

1、气盾坝定义

气动盾形闸门系统，简称气盾坝，是由一组橡胶气囊作为支撑，上游临水面采用钢制挡水盾板，通过给橡胶气囊充气和排气，实现挡水盾板挡水及泄水塌坝的一种新型水工建筑物。

2、气盾坝组成

气盾坝主要部件为气囊、盾板、安全抑制带、锚固件、气动控制系统和电动控制系统。次要部件为扰流板、盾板之间连接带及固定螺丝、与边墩接触的止水带等。

3、运行原理

采用空压机压缩空气通过向橡胶气囊充气或排气来控制盾板升降，达到设计水位内实现任意水位高度的调控。

4、

优点

1）橡胶气囊体积小，能快速实现升降坝时间

2）模块化结构，安装简单：

3）盾板对橡胶气囊全方位遮挡，不受流水、泥沙、滚石、漂浮物和冰凌伤害（包括强紫外线照射），使用寿命可达30年；

4）可充分满足8-10m坝高设计要求；

5）挑流效果佳：过水均匀，跌水落差大，可形成更为壮美的瀑布景观；

6）可在橡胶坝和水泥翻板坝等老基础、堰顶上直接改造，大幅降低改造工程造价。

缺点

1）性价比不高，一次性投资成本较大

2）检修难度大，相比橡胶坝成本高

3）气盾坝国家相关的技术标准和规范正在制定中
